PJG53A-10(6)Взрывозащищенное и искробезопасное высоковольтное вакуумное устройство распределения мощности для использования в горнодобывающей промышленности
PJG53A – 630 / 10 (6) Y Минеральная взрывозащищенная и по существу безопасная вакуумная распределительная установка высокого давления с постоянным магнитом применяется под угольной шахтой для взрывоопасного газа (метановой смеси) и контролирует, защищает и контролирует систему электропита...
Описание
маркер
PJG53A - 630 / 10 (6) Y Минеральная взрывозащищенная и по существу безопасная вакуумная распределительная установка высокого давления с постоянным магнитом применяется под угольной шахтой для взрывоопасного газа (метановой смеси) и контролирует, защищает и контролирует систему электропитания с номинальным напряжением 10 (6) кВ, номинальной частотой 50 Гц, номинальным током до 630А (максимальным) и трехступенчатым центром переменного тока без заземления;Также его можно использовать для запуска высоковольтных двигателей.
Особенности продукции
вакуумный выключатель (основной) данного устройства является малогабаритным, удобным в использовании и обслуживании;Изолирующий переключатель динамический контакт для подключаемых модулей типа сливы, лучший контакт, китайский иероглиф большой экран дисплей, управление панелью меню, защита устройства выбирает комплексный протектор микрокомпьютера и оснащен стандартным интерфейсом связи 485, не только значительно улучшает электрическую производительность машины, более удобное подключение к компьютерной сети угольной шахты, для достижения дистанционного автоматического управления, конструкция устройства для быстрого открытия двери и механической блокировки;Может работать на месте, производительность стабильна, работа безопасна и надежна.

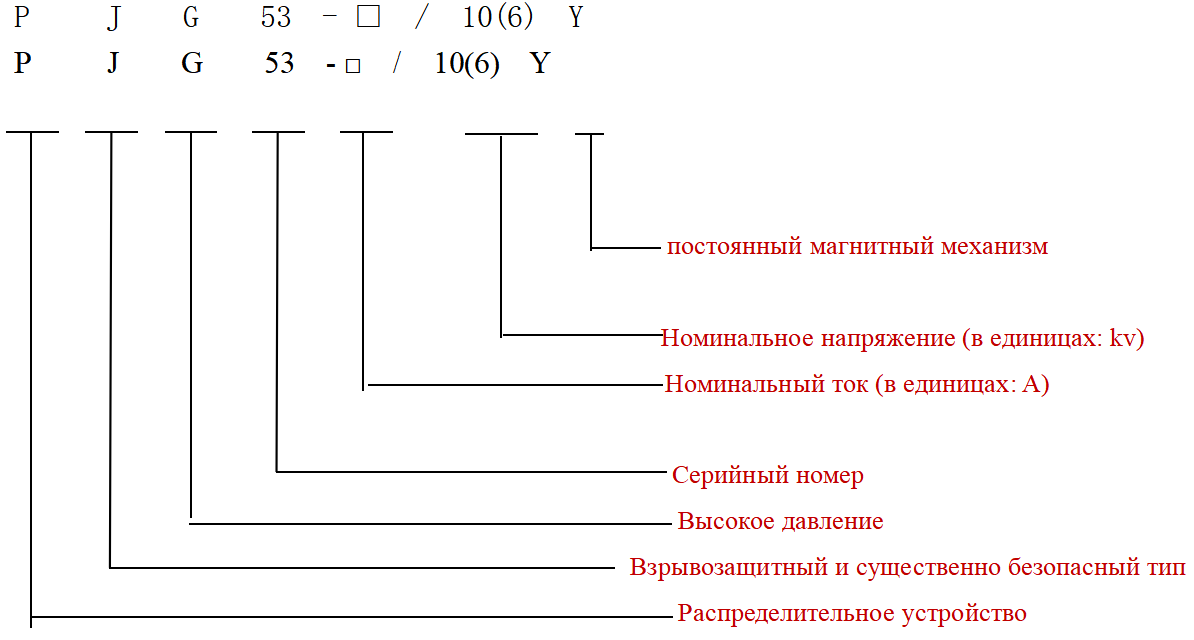

Модели и определения
Условия использования
1.При высоте набора не более 1000 м и более 1000 м рабочее давление корректируется по GB 331.1
2.Температура окружающей среды - 20°С - + 40°С
3.Относительная влажность окружающего воздуха не более 95% (+ 25°C)
4.В шахтах со взрывчатыми смесями, метановым газом и угольной пылью
5.Горизонтальная установка с наклоном не более 15°
6.Активные химические вещества, не разрушающие металлы и изоляцию
7.Места без капель и погружения
8.Места без значительных колебаний и ударов
Основные технические параметры
1.Номинальное напряжение: 10 (6) кВ
2.Максимальное рабочее напряжение: 12 (7,2) кВ
3.Номинальный ток: 50A, 100A, 200A, 300A, 400A, 500A, 630A
4.Номинальная частота: 50 Гц
5.Номинальный ток отключения: 12,5 кА
6.Номинальный ток выключения: 31,5 кА (пик)
7.Номинальный динамически стабильный ток: 31,5 кА (пик)
8.Номинальный ток термостабилизации: 12,5 кА
9.Номинальное время тепловой стабилизации: 2S
10.Номинальный уровень изоляции (должен соответствовать требованиям JB8739 - 1998, таблица 5.2.2, таблица 2, серия I) см.
в таблице 1:
Таблица 1
| Номинальное напряжение
kV |
Кратковременная (1 мин) рабочая частота выдерживает напряжение kv | Стандартное напряжение толерантности к удару молнии (пик) kV | |||
| Разрыв наземного и междуфазного выключателей | Отъезд
Закрыть |
Квадратный контур | Земля, межфазный разрыв
Разрыв выключателя |
разъединительный излом | |
| 10（6） | 30(23) | 34(26) | 2 | 60(40) | 70(46) |
11.Количество отключений номинального тока: 10000
12.Механический срок службы: 100 000 раз;Изолированные разъемы: 5000 раз
Структура:

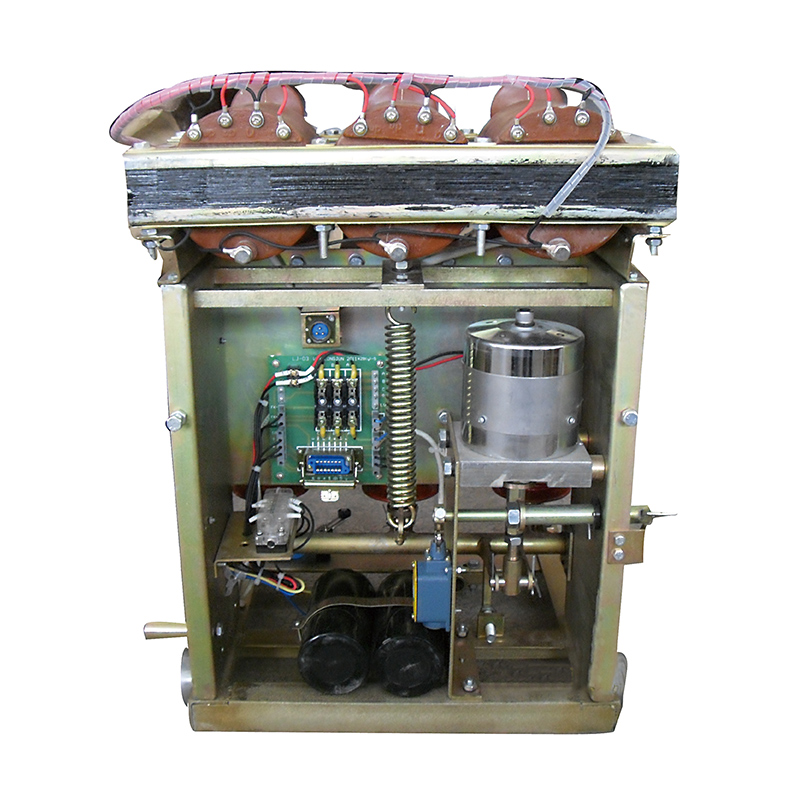

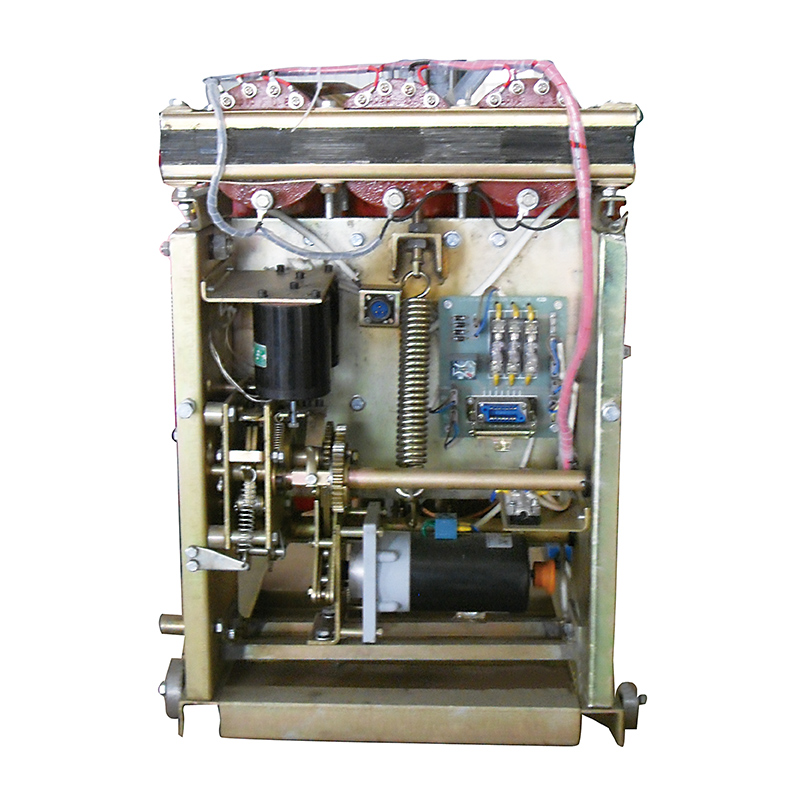

Данное устройство состоит из вакуумных выключателей (основной корпус, малогабаритный тип, включая трубку вакуумного переключателя, механизм работы с постоянным магнитом, трансформатор напряжения, трансформатор тока, сопротивление давлению и т.д.);Интерполяционные разъединители;Комплексный протектор микрокомпьютера, кнопка управления, устройство отображения и контрольная панель Бена и т. Д. В середине есть соединение коммутационной коробки, все установлено в основной коробке, трансформатор тока нулевой последовательности установлен в выходном отверстии задней полости.
Корпус изготовлен из высококачественной стали и армированной арматуры и подвергается высокотемпературной обработке после отжига, чтобы гарантировать, что корпус не деформируется, а шероховатость всех взрывозащитных поверхностей составляет Ra6.3.um;Плоскость - 0,1 мм; взрывозащищенный зазор - 0,3 мм, и проводится химическая обработка поверхности, чтобы избежать ржавчины.
Внутренняя сторона двери ящика оснащена комплексным защитным устройством микрокомпьютера, полностью китайским дисплеем иероглифов, индикатором рабочего состояния, индикатором неисправности, выключателем, разъемом, подтверждением, кнопкой сдвига и сброса, а также промежуточной соединительной коробкой.Внутри коробки находится основная часть выключателя и случайная небольшая рама;На правой стороне ящика - рычаг управления и блокировочное устройство, а на задней части ящика - разъединительный переключатель (как соединительная колонна входной линии);В сотрудничестве с основным телом, левая и правая стороны имеют в общей сложности три группы из девяти клеммных столбов, одна из которых является клеммной колонной Benhan, имеет знак « ib» для использования с дистанционным управлением.Оставшиеся две группы предназначены для ввода компонентов связи, тока нулевой последовательности и терминала.
Задняя соединительная коробка открывается с обеих сторон, для входной линии и консоли, ниже выходного отверстия, трансформатор тока нулевой последовательности, установленный внутри, с обеих сторон для дистанционного управления небольшими разъемами.
связаться с нами
Сопутствующие популярные продукты

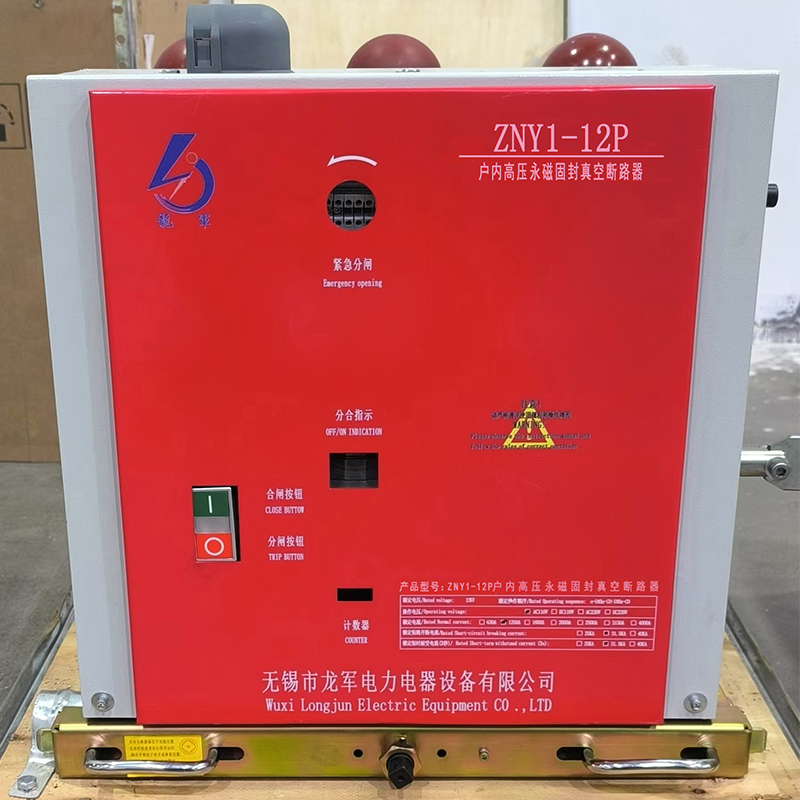

ZNY1 Высоковольтный вакуумный выключатель с постоянным магнитом и твердым уплотнением
Высоковольтный вакуумный выключатель с постоянным магнитом ZNY1-12P представляет собой интеллекту...

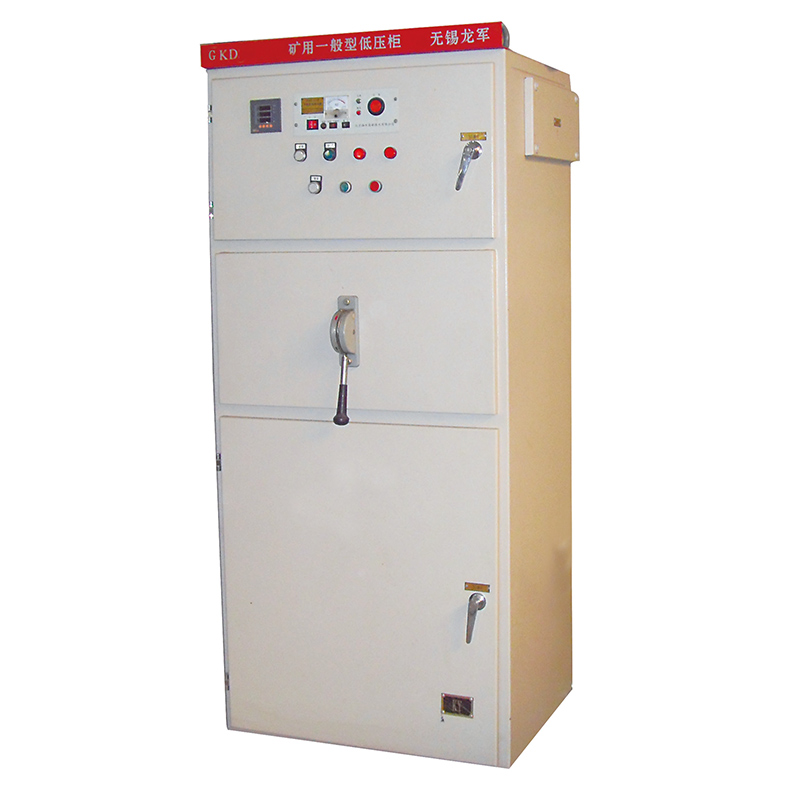

GKD-1600660(380) низковольтное распределительное устройство общего типа для горной промышленности(3)
Основное применение Низковольтное распределительное устройство общего типа GKD для горнодобывающе...

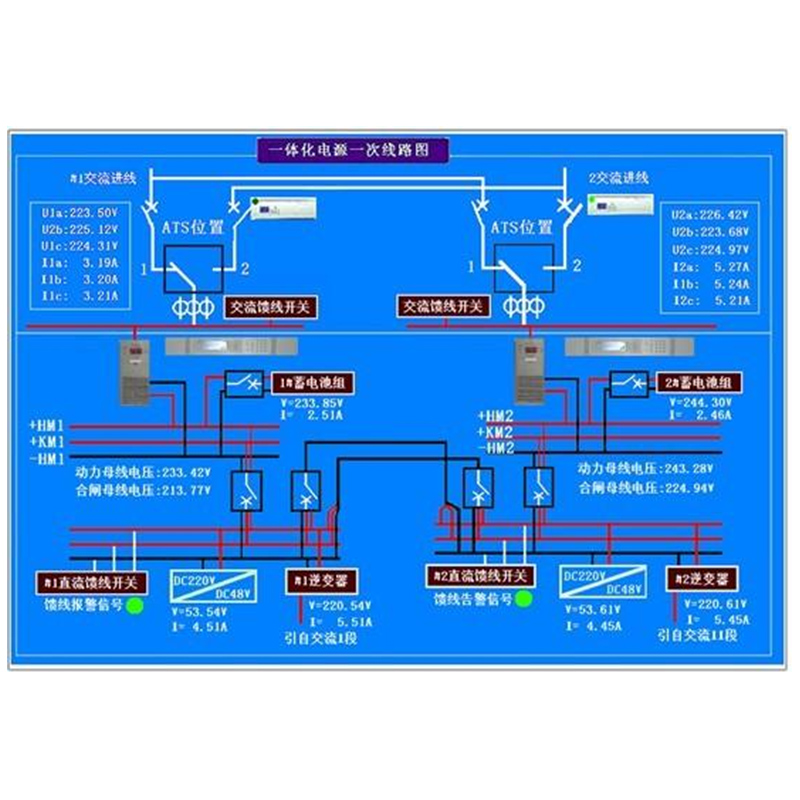

CZRN01-36 Интегрированный источник питания
Источник постоянного тока, источник бесперебойного питания переменного тока (UPSОбратный источник...

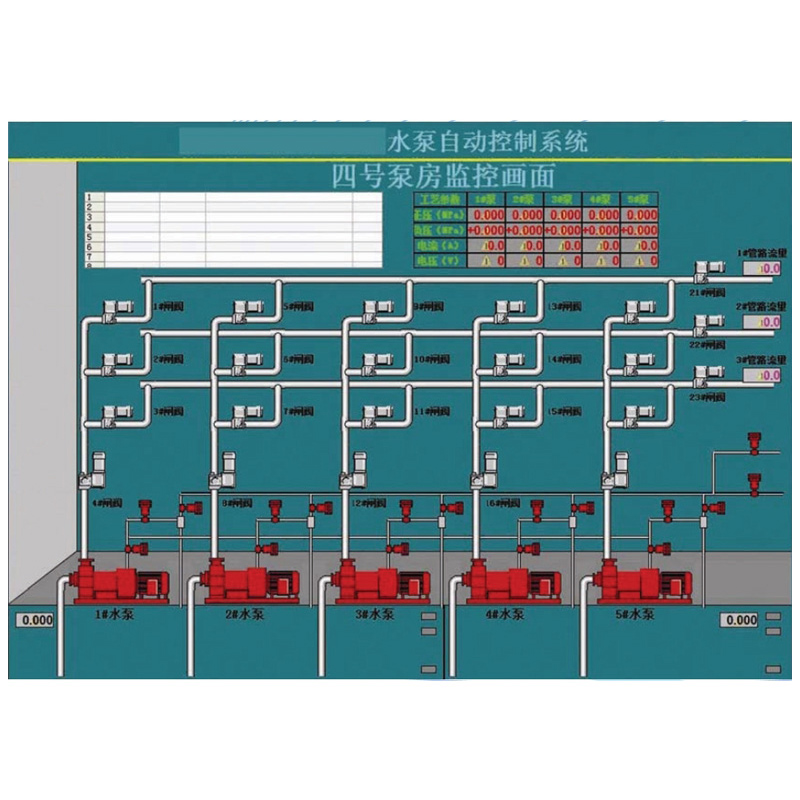

KXJ8660 Система автоматизации дренажа
Основные виды применения Система автоматического управления водяными насосами - это система, осно...
ZN3-10(6)Y Высоковольтный вакуумный выключатель с постоянным магнитным механизмом
Высоковольтный вакуумный выключатель с постоянным магнитным механизмом ZN3-10(6)Y, производимый н...

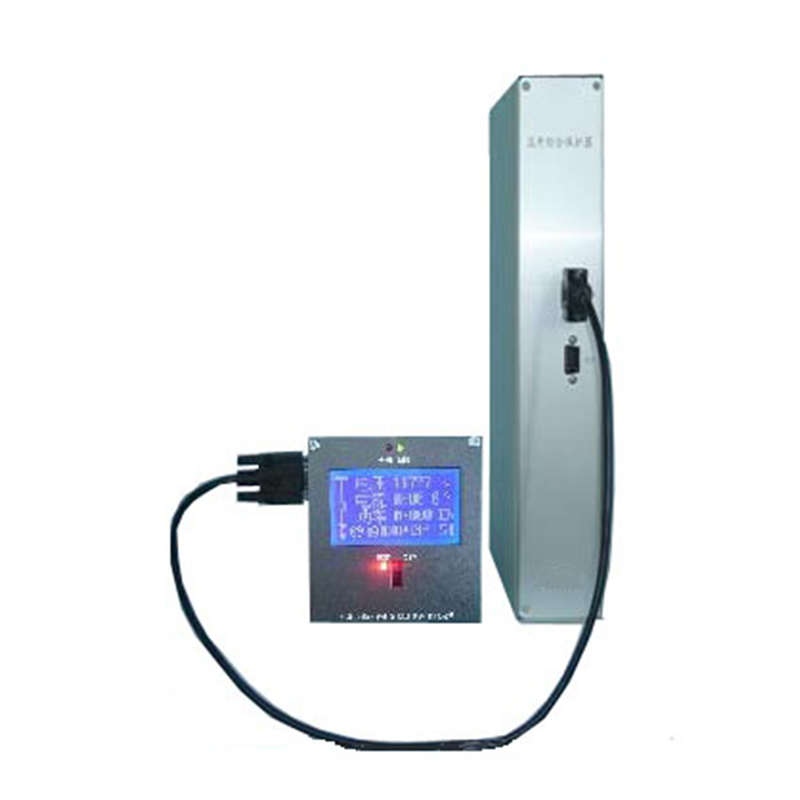

KJ896 Система мониторинга электропитания для угольных шахт
Основные функции 1.Функции измерения и наблюдения в реальном времени Измерение сопротивления изол...
PJG53- 1250 Серия 10(6)Y Взрывозащищенное и искробезопасное высоковольтное вакуумное устройство распределения электроэнергии с постоянным магнитным механизмом для использования в горнодобывающей промышленности
PJG53 - 1250 / 10 (6) Y Минеральные взрывозащищенные и по существу безопасные высоковольтные ваку...
KJ896-F(A) Взрывозащищенная и искробезопасная подстанция мониторинга электропитания для использования в горнодобывающей промышленности
Минеральная взрывозащищенная подстанция KJ896 - F и собственная подстанция мониторинга электроэне...
CZRN01-21 Централизованная система управления углеобогатительной фабрикой, централизованная система управления углепромывочной фабрикой
Система использует передовые технологии автоматического управления, коммуникационные технологии, ...

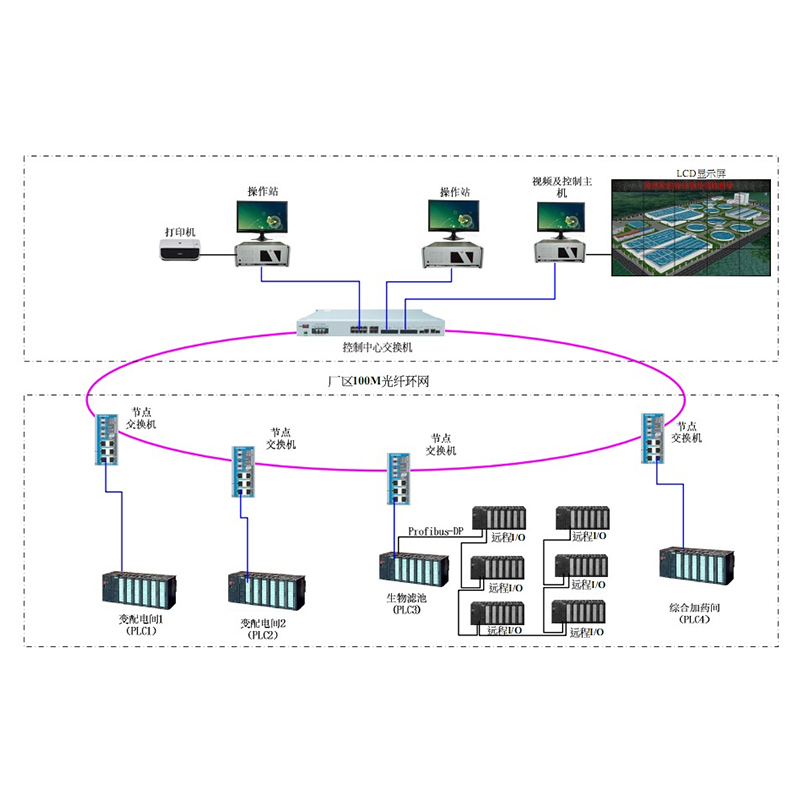

CZRN01-35 Автоматическая система управления очистными сооружениями
Ключевые технологические узлы станции очистки сточных вод оснащены станцией управления PLC на мес...

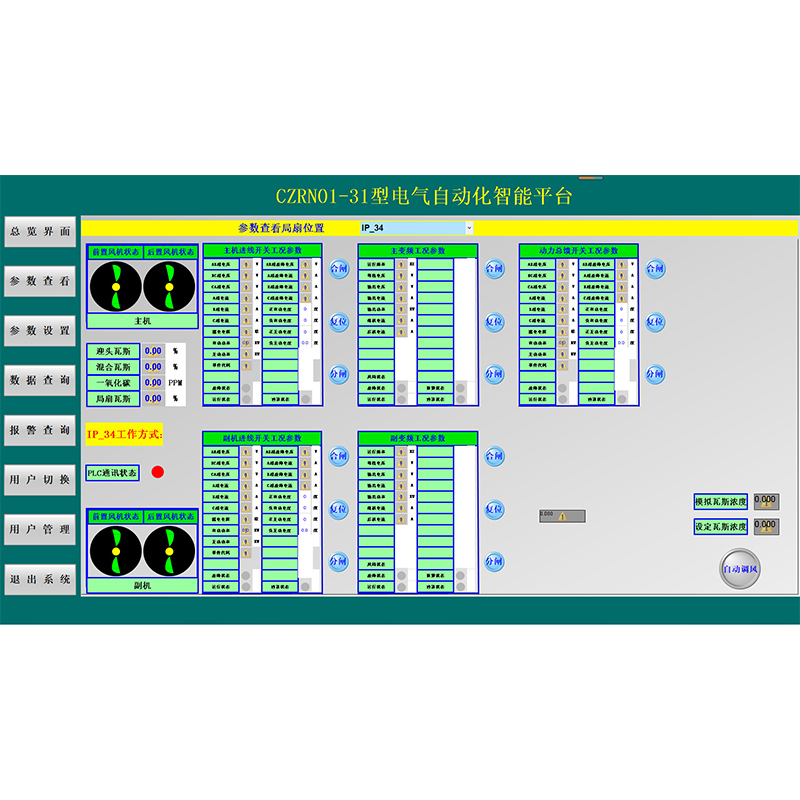

CZRN01-30 Система удаленного онлайн-мониторинга и контроля вентилятора бюро
Основные виды применения Система сбора и управления подземного вентилятора включает в себя функци...
CZRN01-34 Система онлайн мониторинга и управления для газоперекачивающей станции
Основные виды применения Полностью автоматизированная система мониторинга вытяжки газа является в...

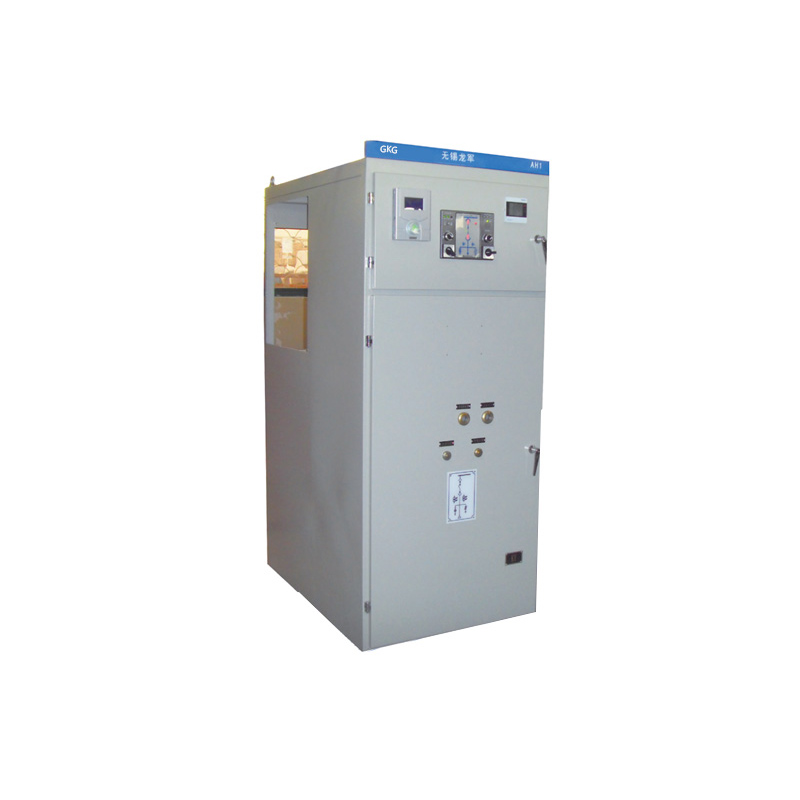

GKG-125010(6) высоковольтное вакуумное распределительное устройство общего типа для горной промышленности(2)
Основное назначение GKG-1250/10(6)-тип общий высоковольтный вакуумный распределительный шкаф для ...
QJGZ53A-10(6)Взрывозащищенный и искробезопасный высоковольтный вакуумный электромагнитный пускатель для использования в горнодобывающей промышленности
Серия QJGZ53A - 400 / 10 (6) Минеральный взрывозащищенный и по существу безопасный вакуумный элек...

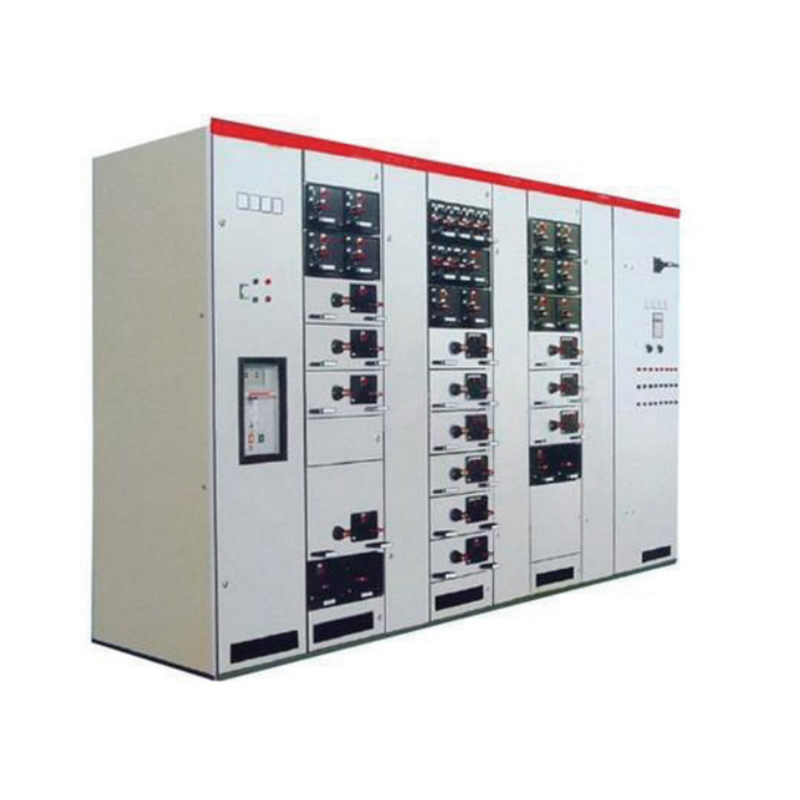

MNS низковольтное выкатное распределительное устройство(5)
Низковольтное выдвижное распределительное устройство типа MNS представляет собой комбинированное ...

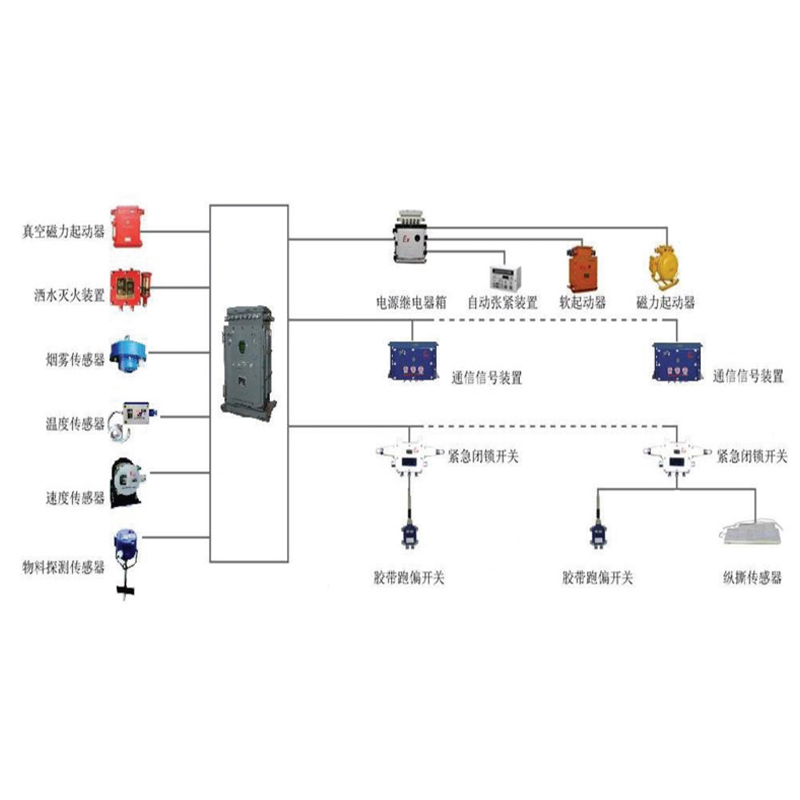

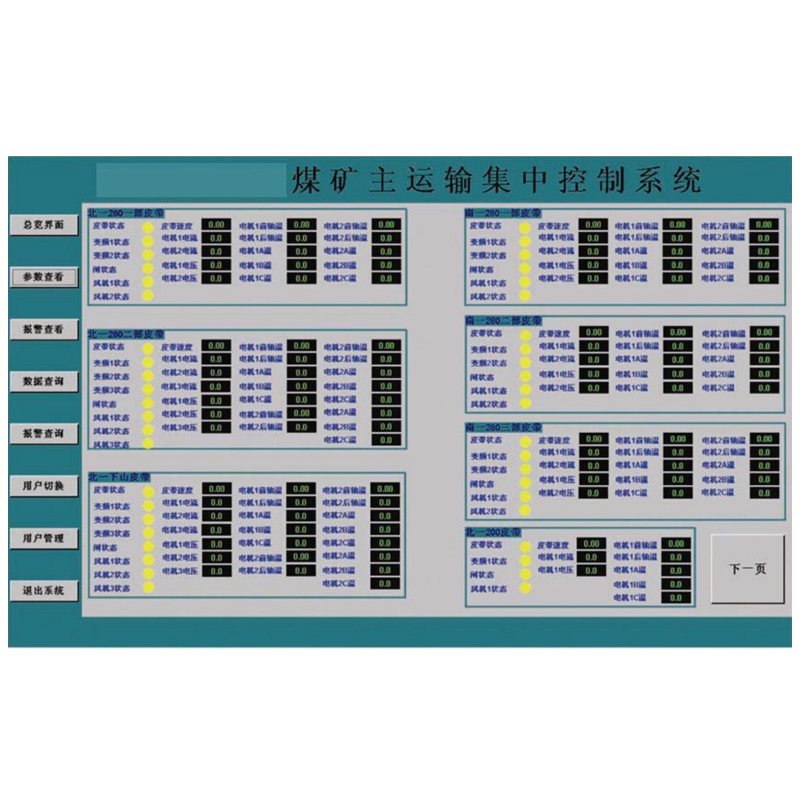

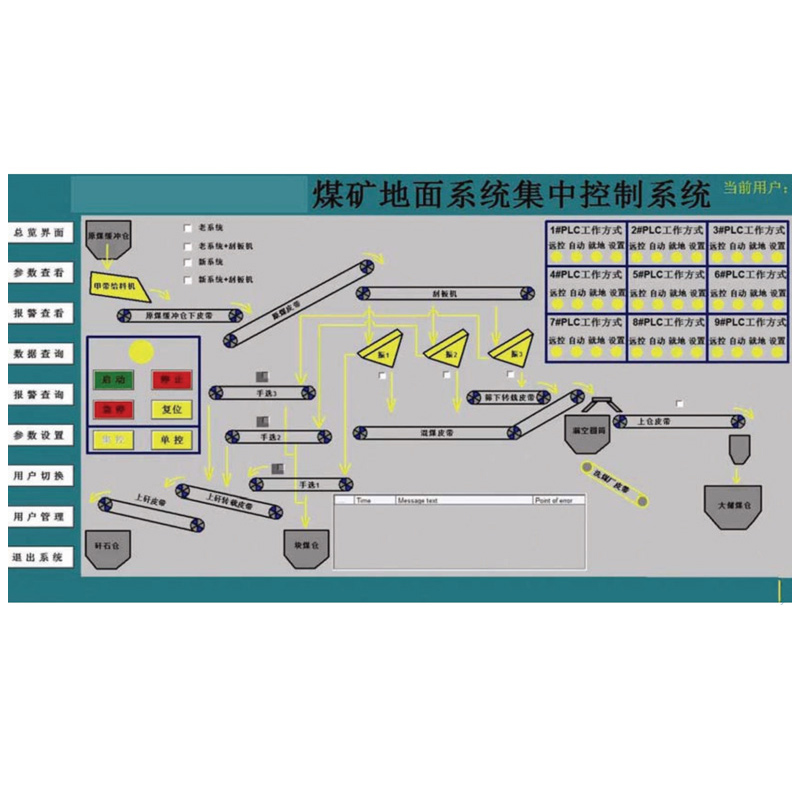

CZRN01-11 Централизованная система управления транспортом в масштабах шахты
