PJG53- 1250 Серия 10(6)Y Взрывозащищенное и искробезопасное высоковольтное вакуумное устройство распределения электроэнергии с постоянным магнитным механизмом для использования в горнодобывающей промышленности
PJG53 – 1250 / 10 (6) Y Минеральные взрывозащищенные и по существу безопасные высоковольтные вакуумные распределительные устройства (далее именуемые устройствами) применяются к подземным угольным шахтам взрывоопасных опасных газов (метановых смесей) и контролируют, защищают и контролирую...
Описание
маркер
PJG53 - 1250 / 10 (6) Y Минеральные взрывозащищенные и по существу безопасные высоковольтные вакуумные распределительные устройства (далее именуемые устройствами) применяются к подземным угольным шахтам взрывоопасных опасных газов (метановых смесей) и контролируют, защищают и контролируют системы электропитания с номинальным напряжением 10 (6) кВ, номинальной частотой 50 Гц, номинальным током до 1250 А (максимальным) и точкой трехфазного центра обмена без заземления;Также его можно использовать для запуска высоковольтных двигателей.
Особенности продукции
вакуумный выключатель (основной) данного устройства является малогабаритным, удобным в использовании и обслуживании;Изолирующий переключатель динамический контакт для сливового плагина, лучший контакт, большой экран жидкокристаллического дисплея, управление панелью меню, защита этого устройства выбирает интеллектуальный микрокомпьютер интегрированный протектор, с сетевым портом и стандартным интерфейсом связи 485 и другими функциями, не только значительно улучшает электрическую производительность машины, более удобное подключение к компьютерной сети угольной шахты, для достижения дистанционного автоматического управления, структура устройства для быстрого открытия двери и механической блокировки;Может работать на месте, производительность стабильна, работа безопасна и надежна.

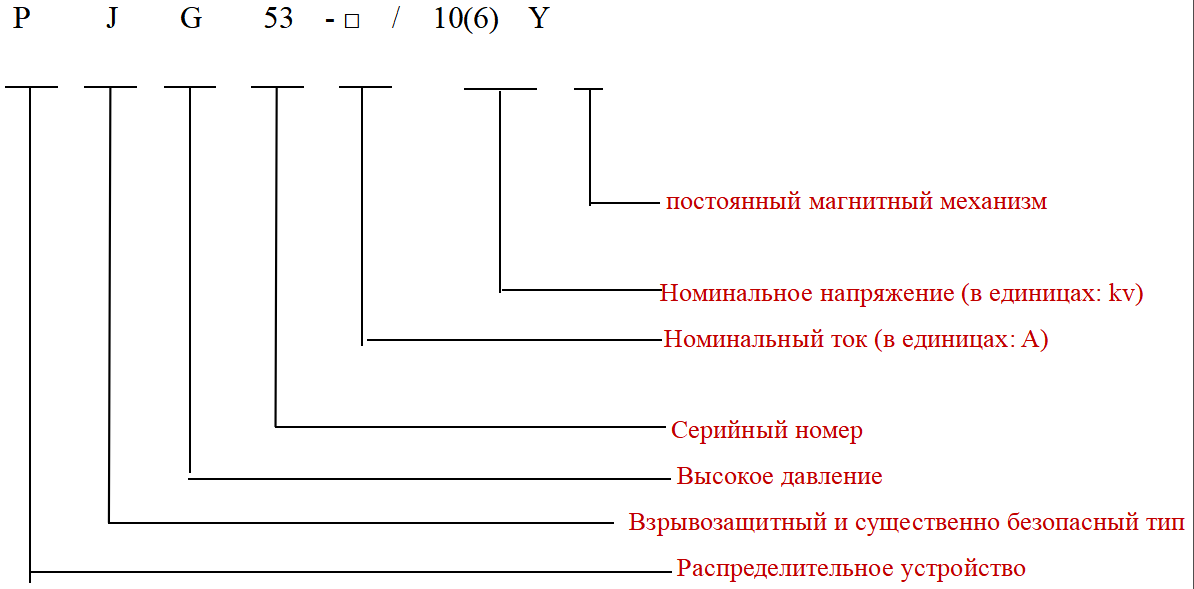

Модели и определения
Условия использования окружающей среды:
1.При высоте набора не более 1000 м и более 1000 м рабочая частотная выдержка давления корректируется по GB 331.1 - 2012
2.Температура окружающей среды - 5°С - + 40°С
3.Относительная влажность окружающего воздуха не более 95% (+ 25°C)
4.Подземные угольные шахты с смесью газов, таких как метан
5.Горизонтальная установка с наклоном не более 15°
6.Активные химические вещества, не разрушающие металлы и изоляцию
7.Места без капель и погружения
8.Места без значительных колебаний и ударов
Основные технические параметры:
1.Номинальное напряжение: 10 (6) кВ
2.Максимальное рабочее напряжение: 12 (7,2) кВ
3.Номинальный ток: 50A, 100A, 200A, 300A, 400A, 500A, 630A, 800, 1000, 1250
4.Номинальная частота: 50 Гц
5.Номинальный ток отключения: 31,5 кА
6.Номинальный ток выключения короткого замыкания: 80 кА (пик)
7.Номинальная пиковая толерантность к току: 80 кА
8.Номинальная кратковременная переносимость тока: 31,5 кА
9.Номинальное время тепловой стабилизации: 2S
10.Количество отключений тока при номинальном коротком замыкании: до 30
11.Номинальный уровень изоляции (должен соответствовать требованиям JB8739 - 2015, таблица 5.2.2, таблица 2, серия I) см.
в таблице 1:
Таблица 1
| Номинальное напряжение
kV |
Кратковременная (1 мин) рабочая частота выдерживает напряжение kv | Стандартное напряжение толерантности к удару молнии (пик) kV | |||
| Разрыв наземного и междуфазного выключателей | Отъезд
Закрыть |
Квадратный контур | Земля, межфазный разрыв
Разрыв выключателя |
разъединительный излом | |
| 10（6） | 42(30) | 48(34) | 2 | 75(60) | 85(60) |
12.Количество отключений номинального тока: 20 000
13.Механический срок службы: 100 000 раз;Изолированные разъемы: 5000 раз
СТРУКТУРА
Данное устройство состоит из вакуумных выключателей (основной корпус, малогабаритный тип, включая трубку вакуумного переключателя, механизм работы с постоянным магнитом, трансформатор напряжения, трансформатор тока, сопротивление давлению и т.д.);Интерполяционные разъединители;Комплексный протектор микрокомпьютера, кнопка управления, устройство отображения и контрольная панель Бена и т. Д. В середине есть соединение коммутационной коробки, все установлено в основной коробке, трансформатор тока нулевой последовательности установлен в выходном отверстии задней полости.
Корпус изготовлен из высококачественной стали и армированной арматуры и подвергается высокотемпературной обработке после отжига, чтобы гарантировать, что корпус не деформируется, а шероховатость всех взрывозащитных поверхностей составляет Ra6.3.um;Плоскость - 0,1 мм; взрывозащищенный зазор - 0,3 мм, и проводится химическая обработка поверхности, чтобы избежать ржавчины.
Внутренняя сторона двери ящика оснащена комплексным защитным устройством микрокомпьютера, полностью китайским дисплеем иероглифов, индикатором рабочего состояния, индикатором неисправности, выключателем, разъемом, подтверждением, кнопкой сдвига и сброса, а также промежуточной соединительной коробкой.Внутри коробки находится основная часть выключателя и случайная небольшая рама;На правой стороне ящика - рычаг управления и блокировочное устройство, а на задней части ящика - разъединительный переключатель (как соединительная колонна входной линии);В сотрудничестве с основным телом, левая и правая стороны имеют в общей сложности три группы из девяти клеммных столбов, одна из которых является клеммной колонной Benhan, имеет знак « ib» для использования с дистанционным управлением.Оставшиеся две группы предназначены для ввода компонентов связи, тока нулевой последовательности и терминала.
Задняя соединительная коробка открывается с обеих сторон, для входной линии и консоли, ниже выходного отверстия, трансформатор тока нулевой последовательности, установленный внутри, с обеих сторон для дистанционного управления небольшими разъемами.
